產品結構

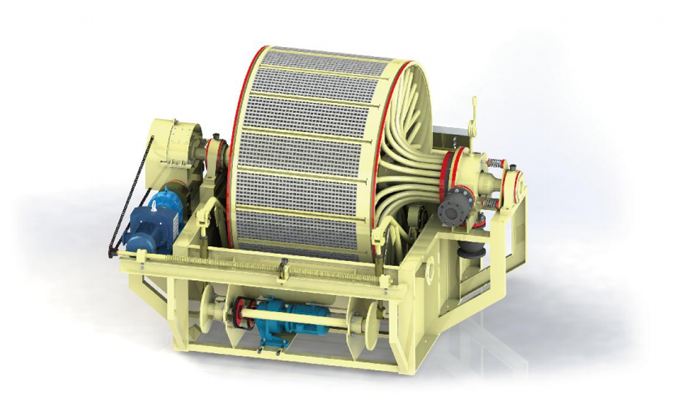

外濾式筒形真空過濾機主要由筒體、傳動機構、分配頭、主軸承、攪拌器、礦漿槽、刮板和繞線機構等構成。

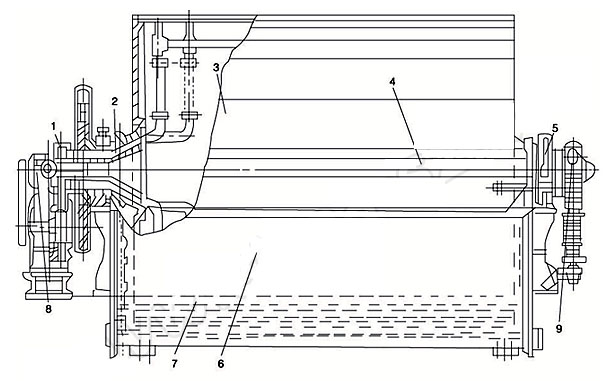

1.左、右分配頭;2. 喉管;3. 筒體;4. 刮板;5. 主軸承;6. 礦漿槽;7. 攪拌器;8. 傳動機構

產品工作原理

筒體是過濾機的主體，大型過濾機的筒體用鋼板焊接制成，小規格的采用鑄造筒體，一些老式的過濾機筒體用厚木板做成。筒體的外表面用隔條沿圓周方向分成一定數量的軸向貫通的過濾室，室與室之間嚴格地密封，互不通氣。過濾室里鋪設過濾板，一方面形成通道以便流通濾液;另一方面起著支撐過濾布的作用。

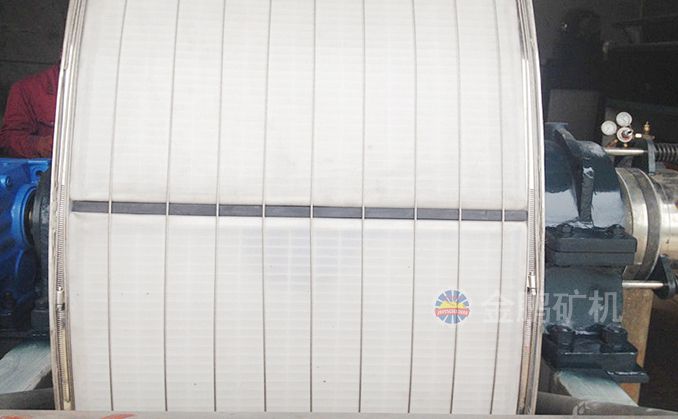

整個筒體外面裹著濾布，為了保證每室之間的密封，濾布用膠條、麻繩或棕繩嵌在隔條的繩槽內。然后再用繞線機構在筒體外面沿軸向以50-80mm的間距纏繞很多道鋼絲，把濾布固定在筒體上。

在筒體的一端有一個喉管，它有與過濾室數量相同的孔道，每個孔道都經過管子分別和對應的一個過濾室接通。傳動機構驅動筒體回轉，并且可以變換幾種速度。

產品優勢

GW型圓筒外濾式過濾機，是普通型過濾機，通過調整電機轉數實現無級變速，具有結構簡單、價格低、使用方便、維護量小、易損件少等優點。

產品參數
